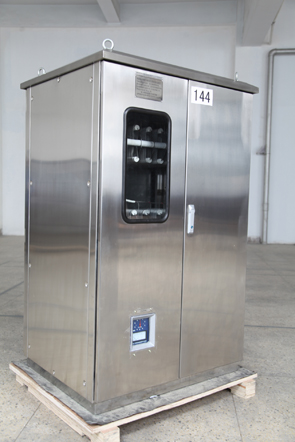

变压器中性点接地电阻柜

变压器中性点接地电阻柜

（1）.产品用途

近年来，随着电网负荷迅速增长，电容电流急剧增加，当电容电流大于容许值时，可能产生间隙性弧光接地过电压，

采用电阻接地方式给故障点增加阻性电流，使接地故障电流呈阻容性质，降低过电压幅值，防止突发性短路、间隙性电

弧接地过电压等对电气设备的损害，提高继电保护的灵敏度和选择性。

变压器中性点接地电阻柜用于6kV～35kV交流电网的变压器中性点上，以实现其中性点经电阻接地的方式。

（2）.产品特点

电阻柜体采用冷轧钢板或不锈钢板制作，外形美观，耐腐蚀性强，防护等级可达IP55

电阻柜尺寸可根据技术要求生产。柜体配有起重吊环。

电阻材质可采用不锈钢或镍铬合金材料，导电率高，可耐最高1500℃度高温，温度系数小，阻值稳定，防燃阻爆。氧

化锌阀片电阻采用特殊烧结的线性电阻阀片叠装，阀片烧结工艺独特，热容量可达600J∕cm³，温升低，电阻片熔点大

于3000℃，体积小，安装方便，全密封，免维护，主要用于中等电流及中等电阻时采用。

根据不同使用条件，电阻柜分为户内型和户外型。进线方式可采用上进下出和下进下出等，采用上进下出时柜体顶部

装有穿墙套管。

可根据要求增加智能控制部分。控制器采用GE公司32位单片机为核心，工作电源交直流均可，功耗≤2.5W,显示部分

为液晶中文界面。控制单元可监测中性点不平衡电流、电阻温度等。单相故障时，可记录接地电流、接地时间、电阻

温度、接地动作次数（最多可记录50次接地故障信息）等，所记录数据在掉电情况下可保存三年以上，并提供RS485

接口可将实时信息上传,数据格式：1个起始位、8位数据位、1个停止位为一帧，波特率9600bps，耐压：信号线∕“地”：≤1500V。

借西安高压电器研究所有限责任公司（国家高压电器质量监督检验中心）检测设备及试验，确保产品的出厂合格率达100%。
