变压器中性点接地保护装置

（1）产品用途

我公司生产的变压器中性点接地保护装置严格按照“GB311.1-2012”、“高压输变电设备的绝缘配合”、“交流电气装置的过电压保护和绝缘配合”、国家电网公司发布的“二十五项电网重大反事故措施”等国家标准及行业标准的相关规定进行设计、生产。专用于110kV、220kV和330kV变压器中性点保护，实现变压器中性点接地和不接地两种不的运行方式切换，避免由于故障引起变压器中性点电压升高而造成对变压器的损害。

（2）产品特点

保护装置集隔离开关、放电间隙、避雷器和电流互感器等为一体的成套设备，体积小，便于安装调试，可靠性高。

保护装置一般采用不锈钢精加工的棒形间隙或不锈钢球形电极，放电电压准确、性能稳定。避雷器和隔离开关根据需要组合选配。隔离开关的操作机构有手动机构和电动机构可选。保护间隙的技术参数还可以在现场根据需要进行调整。

安装支架可选配无缝钢管，稳固性强外形美观。

可选配智能控制部分，实现数据上传的需要。

产品对使用区域无特殊要求，我国南方和北方地区均能正常使用。

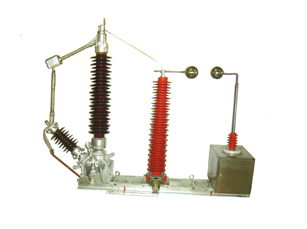

（3）典型配置

（4）电气示意图
